در دنیای امروز، تأمین آب سالم و بهداشتی به یکی از بزرگترین چالشهای بشر تبدیل شده است. چه در صنایع، چه در مصارف خانگی یا نیمهصنعتی مانند استخرهای عمومی، تصفیه آب نقش تعیینکنندهای در حفظ سلامت انسان، دستگاهها و محیط زیست دارد. در این میان، یکی از موثر ترین و رایجترین روشها برای حذف ذرات معلق و مواد معیّن، استفاده از فیلتر شنی است.
فیلتر شنی، به عنوان یکی از تجهیزات کلیدی در فرآیند تصفیه فیزیکی آب، قادر است طیفی از ذرات نامحلول مانند گلولای، رسوبات، شن ریز، آلودگیهای فیزیکی و حتی جلبکها را بهصورت مکانیکی جدا کند. این سیستم با سازوکار ساده اما موثر خود، در انواع کاربردهای شهری، صنعتی و بهویژه استخرهای شنا، جایگاه ویژهای دارد.
در این مقاله، بهصورت جامع و مهندسی به ساختار، عملکرد، انواع و کاربردهای فیلتر شنی پرداخته خواهد شد تا نهتنها درک فنیتری از این تجهیز داشته باشید، بلکه بتوانید در انتخاب، بهره برداری و نگهداری آن نیز تصمیمات اصولی تری اتخاذ کنید.

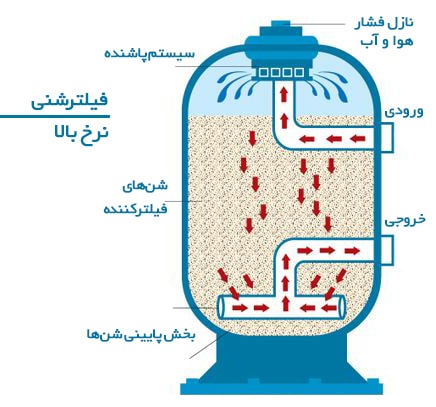

ساختار فنی فیلتر شنی
فیلتر شنی از یک مخزن تحت فشار یا ثقلی تشکیل شده که داخل آن، بستر چندلایهای از مواد فیلتر کننده (عمدتاً سیلیس) قرار گرفته است. آب آلوده از قسمت بالای مخزن وارد میشود، بهصورت یکنواخت از میان لایههای سیلیس عبور میکند و پس از حذف ناخالصیهای فیزیکی، از پایین فیلتر خارج میشود.
ساختار کلی فیلتر شنی شامل اجزای زیر است:
- بدنه یا تانک اصلی که معمولاً از جنس فایبرگلاس، فولاد گالوانیزه یا کربن استیل ساخته میشود.
- نازلهای پخشکننده یا جمعکننده آب که در بالا یا پایین مخزن تعبیه میشوند.
- لایههای سیلیس با دانهبندیهای متفاوت که بهصورت متراکم و طبق اصول طراحی شده در داخل مخزن ریخته میشوند.
- شیرآلات دستی یا خودکار برای کنترل جریان و اجرای عملیات بکواش (شستوشوی معکوس)
فیلتر شنیها بسته به نوع کاربرد، فشار سیستم و دبی جریان طراحیشده، میتوانند بهصورت عمودی یا افقی و در اندازهها و ظرفیتهای متنوع تولید شوند.

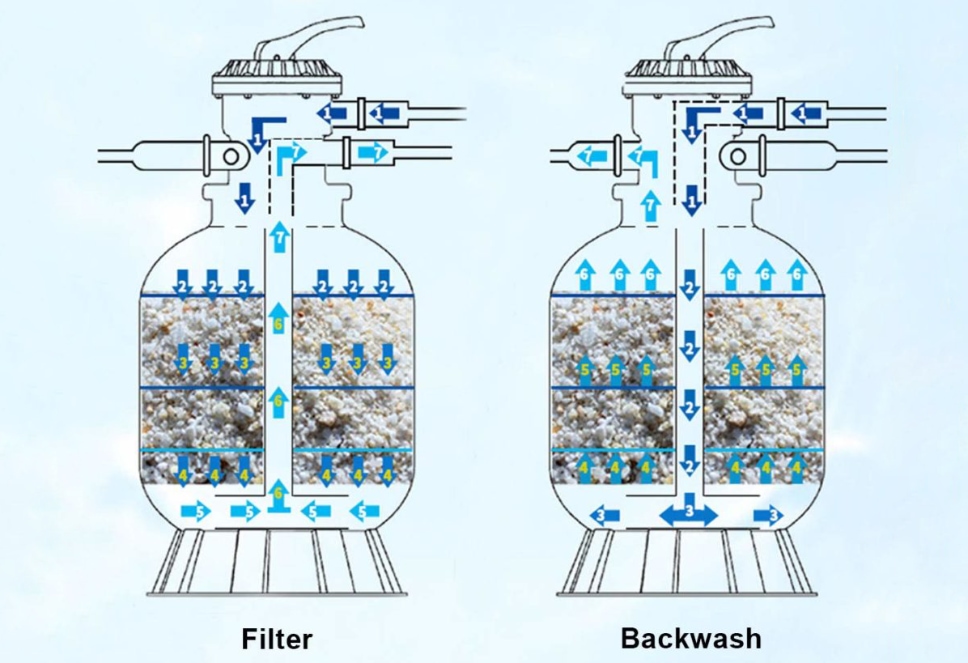

عملکرد فیلتر شنی چگونه است؟
عملکرد فیلتر شنی مبتنی بر فیلتراسیون فیزیکی است؛ یعنی هیچ گونه واکنش شیمیایی در فرآیند تصفیه اتفاق نمیافتد. آب حاوی ذرات معلق، از بالا به داخل فیلتر وارد میشود. با عبور از میان لایههای سیلیس، ذرات بزرگتر از منافذ میان دانههای شن بهتدریج به دام میافتند. بدین ترتیب، خروجی آب بهطور محسوسی شفافتر، تمیزتر و عاری از آلودگیهای فیزیکی خواهد بود.
بخش قابل توجهی از ذرات معلق در لایههای بالایی بستر فیلتر جذب میشوند و هرچه آب پایینتر میرود، ذرات ریزتر در لایههای پایینی گیر میافتند. این توزیع چندلایه، باعث افزایش راندمان جذب آلودگیها و کاهش افت فشار میشود.
هنگامی که فیلتر برای مدت مشخصی کار میکند، ذرات معلق در سیلیس انباشته میشوند و موجب افزایش افت فشار در مسیر آب میگردند. در این شرایط، نیاز به انجام بکواش (Backwash) داریم. در فرآیند بکواش، جریان آب از پایین به بالا ارسال میشود تا سیلیسها شسته شده و ذرات انباشتهشده از میان آنها خارج شوند.
انواع فیلتر شنی بر اساس ساختار و کاربرد
فیلتر شنیها را میتوان از نظر ساختار و روش عملکرد به چند دسته تقسیم کرد که در ادامه به مهمترین آنها اشاره میشود:
فیلتر شنی فشاری (Pressure Sand Filter)
این نوع فیلتر، در بدنهای تحت فشار طراحی میشود و از شیرهای کنترلی برای ورود، خروج و بکواش بهره میبرد. در استخرهای شنا، تصفیهخانههای صنعتی و کاربردهایی که فشار بالای آب وجود دارد، عمدتاً از فیلتر شنی فشاری استفاده میشود.
فیلتر شنی ثقلی (Gravity Sand Filter)
در این نوع، آب با کمک نیروی وزن خود وارد فیلتر میشود و فشار اضافی اعمال نمیگردد. این سیستم معمولاً در تصفیهخانههای شهری با دبی بالا استفاده میشود و ابعاد بزرگی دارد.
فیلتر شنی افقی و عمودی
از نظر آرایش فیزیکی، فیلترها بهصورت ایستاده (عمودی) یا خوابیده (افقی) ساخته میشوند. فیلترهای عمودی فضای کمتری اشغال میکنند، اما در ظرفیتهای بالا، نوع افقی بهعلت توزیع بهتر جریان آب ارجح است.
کاربردهای فیلتر شنی در صنعت و ساختمان
فیلتر شنی در طیف وسیعی از کاربردها مورد استفاده قرار میگیرد. در سیستمهای تصفیه آب استخر، نخستین تجهیز پس از پمپ گردش آب، فیلتر شنی است که مسئولیت حذف ذرات معلق را بر عهده دارد. استفاده از این تجهیز، کیفیت آب استخر را بهبود میبخشد و از گرفتگی نازلها، کاهش شفافیت و رشد جلبکها جلوگیری میکند.
در صنایع، فیلتر شنی به عنوان پیشفیلتراسیون پیش از ورود به سیستمهای اسمز معکوس (RO) یا رزینهای تبادل یونی استفاده میشود. همچنین در تصفیه آب خام در کارخانههای مواد غذایی، دارویی، نساجی، پتروشیمی، نیروگاهها و … جایگاه ثابت دارد.
در حوزه تاسیسات ساختمانی، مخصوصاً در مجتمعهای بزرگ، برجها و هتلها نیز فیلتر شنی برای بهینهسازی مصرف آب و جلوگیری از رسوبگذاری در لولهکشیها بهکار گرفته میشود.
بررسی پارامترهای طراحی در فیلتر شنی
یکی از مهمترین مراحل در انتخاب یا ساخت فیلتر شنی، شناخت دقیق پارامترهای طراحی آن است. این پارامترها نهتنها بر کیفیت عملکرد دستگاه تأثیر میگذارند، بلکه در مصرف انرژی، طول عمر سیستم و بازدهی کلی آن نقش مستقیم دارند.
۱. دبی آب (Flow Rate)
دبی آب ورودی به فیلتر شنی بر حسب مترمکعب بر ساعت (m³/h) تعیین میشود. این مقدار باید به گونهای انتخاب شود که سرعت عبور آب از بستر سیلیس از مقدار استاندارد بیشتر نشود. در فیلترهای فشاری، سرعت عبور آب معمولاً بین ۱۰ تا ۱۵ متر بر ساعت است. افزایش بیشازحد دبی باعث عدم جداسازی کامل ذرات و کاهش راندمان میشود.
۲. قطر و ارتفاع فیلتر
قطر و ارتفاع مخزن فیلتر شنی باید متناسب با دبی طراحی انتخاب شوند. نسبت قطر به ارتفاع تاثیر مستقیم بر زمان تماس آب با بستر سیلیس دارد و بنابراین طراحی مناسب این نسبت برای تصفیه مؤثر الزامی است.
۳. ضخامت بستر فیلتر
ضخامت بستر فیلتراسیون (سیلیس) معمولاً بین ۷۰ تا ۱۲۰ سانتیمتر است. هرچه ضخامت بیشتر باشد، توانایی فیلتر در جذب ذرات ریزتر افزایش مییابد. با این حال، ضخامت زیاد ممکن است به افت فشار بیش از حد منجر شود.
۴. اندازه ذرات سیلیس
یکی از مهمترین عوامل در عملکرد فیلتر شنی، اندازه و دانهبندی سیلیس است. دانهبندی به صورت تدریجی از درشت (در لایههای پایینی) به ریز (در لایههای بالایی) چیده میشود. این ترتیب به بهبود جذب ذرات کمک کرده و مانع از گرفتگی سریع فیلتر میشود.
استاندارد رایج دانهبندی سیلیس شامل:
- لایه زیرین: ۴ تا ۸ میلی متر
- لایه میانی: ۲ تا ۴ میلی متر
- لایه بالایی: ۰.۸ تا ۱.۲ میلی متر
۵. فشار کاری
فشار کاری فیلتر شنی بسته به نوع آن متفاوت است. فیلترهای فشاری باید تحمل فشار حداقل ۶ بار را داشته باشند. در مواردی که فشار سیستم بالا باشد، از فیلترهای تقویتشده با بدنه فولادی استفاده میشود.
نحوه شست و شوی فیلتر شنی (Backwash)
با گذشت زمان و افزایش بار آلودگی در فیلتر، افت فشار افزایش مییابد و زمان شستوشو فرا میرسد. در این مرحله، باید عملیات بکواش انجام شود تا سیلیسهای آلوده پاکسازی شده و فیلتر دوباره به چرخه بهرهبرداری بازگردد.
مراحل بک واش:
- قطع جریان آب ورودی و بستن مسیر خروجی
- باز کردن مسیر تخلیه
- ارسال آب با فشار از پایین به بالای بستر سیلیس
- خروج آلودگیها از بالای فیلتر
- شستوشوی سریع (Fast Rinse) برای یکسانسازی بستر
مدت زمان بکواش بین ۵ تا ۱۰ دقیقه بسته به میزان آلودگی متفاوت است. این عملیات بهصورت دستی یا اتوماتیک توسط شیرهای کنترلی انجام میشود.
مزایای استفاده از فیلتر شنی
استفاده از فیلتر شنی در سیستمهای تصفیه آب، مزایای زیادی به همراه دارد:
- هزینه اولیه و نگهداری پایین نسبت به روشهای غشایی یا شیمیایی
- ساختار ساده و قابل اطمینان
- بدون نیاز به مواد شیمیایی
- راندمان بالا در حذف ذرات معلق
- قابل استفاده در طیف وسیعی از کاربردها از جمله استخر، ساختمان، صنعت، کشاورزی و …
- قابلیت خودشستسازی و احیای بستر فیلتر
معایب فیلتر شنی
در کنار مزایا، این سیستم نیز محدودیتهایی دارد که باید در نظر گرفته شود:
- عدم حذف مواد محلول در آب (مثل نیترات، سختی یا باکتریها)
- نیاز به فضای فیزیکی برای نصب و بکواش
- امکان فشردگی یا کلوخهشدن سیلیس در شرایط کارکرد نامناسب
- کاهش کارایی در دماهای پایین یا دبی بسیار بالا
راهنمای انتخاب فیلتر شنی مناسب
انتخاب فیلتر شنی وابسته به چند فاکتور کلیدی است. مهمترین این موارد عبارتاند از:
- حجم آب مصرفی (دبی)
- کیفیت آب ورودی از نظر آلودگی فیزیکی
- نوع کاربری (استخر، صنعتی، کشاورزی و…)
- فضای در دسترس برای نصب
- امکان اجرای بکواش دستی یا خودکار
اگر بهدنبال اطلاعات بیشتر درباره نحوه نصب، نگهداری و خرید فیلتر شنی مناسب هستید، منابعی مانند سایت خانه تامین میتوانند راهنمای دقیقی در اختیارتان قرار دهند.
نکات نصب و راهاندازی فیلتر شنی
راهاندازی صحیح فیلتر شنی نقش مهمی در عملکرد بلندمدت و بهینه آن دارد. در ادامه، برخی نکات مهم در هنگام نصب و بهرهبرداری اولیه آورده شده است:
انتخاب محل مناسب نصب
- سطح صاف و محکم: فیلتر باید روی یک پایه صاف، بدون شیب و محکم نصب شود تا تعادل آن حفظ شود.
- دسترسی آسان: برای سرویس، تعمیر و انجام عملیات بکواش، فضای کافی در اطراف فیلتر در نظر گرفته شود.
- تهویه مناسب: در اتاقهای بسته، تهویه باید مناسب باشد تا از افزایش دما یا رطوبت بیش از حد جلوگیری شود.
آمادهسازی بستر فیلتر
پس از نصب، باید سیلیسها به صورت لایهلایه و با دانهبندی صحیح ریخته شوند. در هنگام ریختن، باید به موارد زیر توجه شود:
- استفاده از دانه بندی مناسب (درشت در پایین، ریز در بالا)
- شستوشوی اولیه سیلیسها پیش از ریختن در مخزن برای حذف گرد و غبار
- حفظ ترتیب لایهها و پرهیز از مخلوط شدن
تست اولیه فیلتر
پیش از بهرهبرداری کامل، تستهایی انجام میشود:
- تست نشت: بررسی اتصالات، شیرها و بدنه جهت اطمینان از عدم نشتی
- تست فشار: اطمینان از تحمل فشار کاری فیلتر توسط شیر اطمینان یا گیج
- تست جریان: بررسی دبی واقعی خروجی نسبت به طراحی
نگهداری فیلتر شنی
نگهداری صحیح از فیلتر شنی باعث افزایش طول عمر آن، بهینهسازی عملکرد و کاهش هزینههای تعمیرات میشود. هرچند فیلتر شنی ساختار سادهای دارد، اما برخی عملیات دورهای ضروری است.
برنامه نگهداری پیشنهادی
- بکواش منظم (معمولاً هر ۳ تا ۷ روز یا در صورت افت فشار محسوس)
- بررسی گیج فشار پیش و پس از فیلتر برای پایش افت فشار
- بازرسی فصلی برای بررسی بستر سیلیس از نظر کلوخه شدن یا فشردگی
- تعویض سیلیس هر ۲ تا ۳ سال بسته به شرایط بهرهبرداری
- رسوبزدایی یا شستوشوی شیمیایی در صورت گرفتگی شدید
تعویض سیلیس در فیلتر شنی
یکی از مهمترین عملیات نگهداری، تعویض کامل بستر سیلیس است. این فرآیند بهویژه زمانی ضروری است که افت راندمان، کاهش کیفیت آب خروجی یا افت فشار بیش از حد مشاهده شود.
فرآیند تعویض شامل:
- خاموش کردن سیستم و تخلیه کامل آب
- خارج کردن سیلیس کهنه با دستگاههای مکش یا دستی
- تمیزکاری داخلی بدنه فیلتر
- افزودن مجدد سیلیس جدید با رعایت لایهبندی و دانهبندی مناسب
مقایسه فیلتر شنی با دیگر روشهای فیلتراسیون
فیلتر شنی یکی از قدیمیترین روشهای تصفیه فیزیکی آب است. اما در مقایسه با روشهای دیگر چه مزایا یا محدودیت هایی دارد؟
روش تصفیه |
مزایا |
معایب |
فیلتر شنی |
ساده، ارزان، بدون نیاز به برق و مواد شیمیایی | فقط حذف ذرات معلق، نه مواد محلول |
فیلتر کربنی |
حذف بو، رنگ، مواد آلی | نیاز به تعویض منظم کربن |
اسمز معکوس (RO) |
حذف تمام آلایندهها، سختیگیری | هزینه بالا، نیاز به برق، تولید پساب |
اولترافیلتراسیون (UF) |
حذف ویروس و باکتری | حساس به گرفتگی، هزینه اولیه بیشتر |
رزینی (Softener) |
سختیگیری موثر | نیاز به مواد شیمیایی برای احیا، مناسب فقط برای حذف کلسیم/منیزیم |
بنابراین، بسته به کیفیت آب و نوع کاربری، میتوان از فیلتر شنی به عنوان پیشتصفیه یا مکمل سایر روشها بهره گرفت.
کاربردهای ویژه فیلتر شنی در صنایع
اگرچه بسیاری فیلتر شنی را صرفاً برای تصفیه آب استخر میشناسند، اما دامنه کاربرد آن بسیار گستردهتر است. برخی از مهمترین موارد استفاده از فیلتر شنی در صنایع عبارتند از:
۱. پیشتصفیه آب صنعتی
پیش از ورود آب به سیستمهای غشایی مانند اسمز معکوس، فیلتر شنی ذرات معلق، گل و لای و رسوبات را حذف کرده و از گرفتگی غشا جلوگیری میکند.
۲. صنایع غذایی و دارویی
در مراحل ابتدایی تصفیه آب فرایندی، برای جداسازی فیزیکی ناخالصیها بهکار میرود. همچنین در فرآیند CIP برای تصفیه آب برگشتی نیز قابل استفاده است.
۳. کشاورزی و گلخانهها
در سیستمهای آبیاری تحت فشار، استفاده از فیلتر شنی به جلوگیری از گرفتگی نازلها و لولهها کمک میکند. همچنین به حفظ کیفیت آب و جلوگیری از تجمع جلبک و لجن در خطوط کمک میکند.
۴. تصفیه پساب
در تصفیهخانههای فاضلاب شهری و صنعتی، فیلتر شنی بهعنوان مرحله پایانی تصفیه برای حذف باقیمانده ذرات معلق بهکار میرود.
۵. سیستمهای HVAC
در چیلرخانهها و برجهای خنککننده، فیلتر شنی میتواند برای تصفیه آب برگشتی مورد استفاده قرار گیرد و از تشکیل رسوب در تجهیزات جلوگیری کند.
نکاتی درباره انتخاب برند فیلتر شنی
بازار ایران پر از برندهای مختلف در زمینه فیلتر شنی است. برخی از نکات مهم برای انتخاب برند مناسب عبارتاند از:
- تجربه و سابقه تولیدکننده در حوزه تصفیه آب
- جنس بدنه (فایبرگلاس، فلزی، گالوانیزه، استیل ضد زنگ)
- ضمانتنامه و خدمات پس از فروش
- قابلیت تهیه قطعات یدکی و سیلیس
- پشتیبانی فنی مناسب
چالشهای رایج در استفاده از فیلتر شنی
هرچند فیلتر شنی به دلیل سادگی ساختار و کاربرد گستردهاش محبوب است، اما در عمل ممکن است با مشکلاتی مواجه شود که اگر بهموقع شناسایی و برطرف نشوند، عملکرد سیستم را مختل میکنند.
افت فشار ناگهانی
یکی از شایع ترین نشانههای اختلال در عملکرد فیلتر شنی، افت شدید فشار در خروجی آن است. این مورد ممکن است به دلایل زیر باشد:
- گرفتگی شدید بستر سیلیس به دلیل ذرات زیاد یا آلایندههای چسبنده
- رسوب گذاری در نازلها یا صدمه به آنها
- فشرده شدن بیشازحد سیلیس در اثر شست و شوی ناکارآمد
راهکار: انجام عملیات بک واش فوری و در صورت تکرار، بررسی دقیق نازلها و احتمالاً تعویض بستر فیلتر.
کیفیت پایین آب خروجی
در صورتیکه آب تصفیهشده همچنان کدر یا همراه با ذرات معلق باشد، دلایل احتمالی عبارتاند از:
- استفاده از سیلیس نامرغوب
- ناقص بودن دانهبندی لایهها
- ریزش سیلیس به دلیل شکستن صفحات نگهدارنده یا نازلها
راهکار: بررسی چشمی، تست ذرات، و در صورت نیاز تعمیر ساختار داخلی یا تعویض سیلیس.
عدم اثر بخشی بک واش
اگر با وجود انجام شست و شوی معکوس (Backwash)، فشار ورودی همچنان بالا و خروجی پایین باشد، به احتمال زیاد بکواش موثر نبوده و نیاز به بررسی وجود دارد.
علل ممکن:
- فشار کم در خط بکواش
- انسداد نازلها
- فشردگی شدید بستر بهدلیل گذر زمان یا کیفیت پایین سیلیس
راهکار: افزایش مدت یا فشار بکواش، بررسی نازلها، یا تعویض بستر.
نوآوریها و آینده فیلترهای شنی
در سالهای اخیر با توجه به نیاز روزافزون به بهینهسازی مصرف انرژی و افزایش بهرهوری سیستم های تصفیه، فیلتر شنی نیز دستخوش تغییرات مهمی شده است. این تغییرات بیشتر در زمینه طراحی هوشمند، اتوماسیون و مواد جدید اتفاق افتادهاند.
فیلتر شنی اتوماتیک
در این مدلها عملیات بکواش بهصورت خودکار و با استفاده از کنترلرهای الکترونیکی انجام میشود. این مدلها در تاسیسات بزرگ و بدون اپراتور دائمی بسیار کاربرد دارند. مزایای این سیستم:
- کاهش خطای انسانی
- بهینه سازی مصرف آب در بک واش
- کنترل دقیق تر زمانهای شستوشو
فیلترهای چند لایه (Multi-media Filters)
در این مدل، بهجای استفاده از تنها یک نوع بستر (سیلیس)، از چندین ماده با چگالی و اندازه متفاوت مانند آنتراسیت، گارنت و ماسه استفاده میشود. این ساختار باعث میشود که ذرات بسیار ریز نیز حذف شوند.
استفاده از نانو مواد
با پیشرفت فناوری نانو، بسترهایی با خواص آنتیباکتریال و دفع کننده آلاینده های آلی در حال جایگزینی بستر های سنتی هستند. این مواد باعث افزایش راندمان و کاهش دفعات بک واش میشوند.
فیلتر شنی در سیستمهای سبز و پایدار
در پروژههای ساختمانی مدرن، استفاده از تجهیزات کم مصرف و دوست دار محیط زیست اهمیت زیادی دارد. فیلتر شنی نیز با داشتن ویژگیهایی نظیر:
- مصرف پایین انرژی (بدون نیاز به برق)
- قابلیت استفاده مجدد از آب شست و شو پس از فیلتراسیون
- عمر طولانی تجهیزات
بهعنوان یکی از گزینههای برتر در سیستمهای تصفیه سبز شناخته میشود.
در سیستمهای بازیافت آب خاکستری در ساختمانها، فیلتر شنی نقش مهمی در حذف ذرات معلق پیش از عبور آب از تجهیزات ضدعفونیکننده مانند UV یا کلرزنی ایفا میکند.
نتیجه گیری و جمع بندی مطالب
فیلتر شنی یکی از قدیمیترین و در عین حال مؤثرترین روشهای تصفیه فیزیکی آب است که بهدلیل سادگی ساختار، هزینه پایین، و نگهداری آسان، در طیف وسیعی از کاربردها – از استخرهای خانگی گرفته تا تاسیسات صنعتی – مورد استفاده قرار میگیرد.
طراحی اصولی، انتخاب مناسب دانه بندی سیلیس، نصب صحیح و نگهداری منظم، از جمله عواملی هستند که میتوانند عملکرد این سیستم را تا سالها تضمین کنند. همچنین با پیشرفت های صورت گرفته در زمینه طراحی و استفاده از مواد پیشرفته، آینده فیلتر شنی هم راستا با تکنولوژی های نوین در حرکت است. همچنین شما میتوانید برای اطلاعات به سایت khanetamin مراجعه کنید.
سوالات متداول درباره فیلتر شنی
آیا فیلتر شنی میتواند میکروارگانیسمها را نیز حذف کند؟
خیر. فیلتر شنی فقط برای حذف ذرات فیزیکی کاربرد دارد. برای حذف باکتری و ویروسها باید از روشهایی مانند کلرزنی یا UV استفاده کرد.
عمر مفید بستر سیلیس چقدر است؟
معمولاً بین ۲ تا ۳ سال، اما در صورت نگهداری مناسب میتواند بیشتر هم باشد.
فیلتر شنی را در چه دمایی میتوان استفاده کرد؟
اکثر فیلترهای شنی برای دمای آب بین ۵ تا ۴۵ درجه سانتیگراد مناسب هستند. مدلهای فلزی در دماهای بالاتر نیز عملکرد دارند.
آیا فیلتر شنی برای آب چاه مناسب است؟
بله، فیلتر شنی میتواند ذرات معلق موجود در آب چاه را حذف کند و باعث کاهش کدورت آب شود. البته برای حذف مواد محلول نیاز به روشهای مکمل است.
چه زمانی باید بکواش انجام داد؟
وقتی افت فشار بین ورودی و خروجی فیلتر به بیش از ۰.۸ بار برسد یا کیفیت آب خروجی کاهش یابد.
