بررسی جامع فن کویل | نقش آن در سیستم‌های تهویه مطبوع
فن کویل (Fan Coil) یکی از اجزای اصلی سیستم‌های تهویه مطبوع است که برای تأمین سرمایش و گرمایش در ساختمان‌ها استفاده می‌شود. این دستگاه شامل یک فن دمنده و یک مبدل حرارتی (کویل) است که با فیلتر و مدار کنترلی ساده ترکیب می‌شود. فن کویل‌ها به دلیل کارایی بالا و انعطاف‌پذیری در نصب، در ساختمان‌های مسکونی، اداری و تجاری بسیار مورد استفاده قرار می‌گیرند.
عملکرد فن کویل
عملکرد فن کویل بر اساس انتقال حرارت بین سیال (آب سرد یا گرم) و هوای عبوری از روی کویل انجام می‌شود. در حالت سرمایش، آب سرد توسط چیلر تولید و از طریق لوله‌ها وارد کویل فن کوئل می‌شود. هوای محیط از طریق فن دستگاه مکیده شده و پس از عبور از فیلتر، از روی سطح کویل عبور می‌کند. در نتیجه، حرارت هوا جذب شده و دمای آن کاهش می‌یابد. سپس، هوای خنک شده از طریق دمنده به فضای اتاق منتقل می‌شود.
در حالت گرمایش، همین فرآیند با آب گرم ورودی از بویلر انجام می‌شود. آب گرم وارد کویل شده و باعث افزایش دمای هوای عبوری می‌شود. این هوای گرم‌شده به داخل اتاق دمیده شده و دمای محیط را افزایش می‌دهد. سرعت و میزان جریان هوا توسط ترموستات و کنترلرهای فن کوئل تنظیم شده و امکان تغییر شرایط محیطی به‌صورت دلخواه را فراهم می‌کند. برای کسب اطلاعات بیشتر و مشاوره در زمینه انتخاب و خرید فن کویل، میتوانید به سایت khanetamin مراجعه کنید.
برای تخمین ظرفیت فن کوئل میتوانید به جدول زیر مراجعه کنید:
تخمین ظرفیت فن کوئل ها
| انواع فن کوئل: | کانالی و غیر کانالی
(سقفی و زمینی) |
| دامنه ظرفیت هوادهی فن کوئل کانالی: | ۸۰۰ – ۴۰۰۰ cfm (377 – 1890 LIS) |
| دامنه ظرفیت هوادهی فن کوئل غیر کانالی: | ۲۰۰ – ۱۲۰۰ cfm (94 – 66 LIS) |
| حداکثر فشار خارجی فن کوئل کانالی: | ۲.۰ inwg (498 Pa) |
| حداکثر فشار خارجی فن کوئل غیر کانالی: | ۰.۴ inwg (99 Pa) |
| دبی فن کوئل به ازای هر ۱۰۰cfm برای سرمایش: | ۰.۷۵ gpm |
| ظرفیت سرمایی کل به ازای هر ۱۰۰cfm: | ۳۸۰۰ Btu/hr |
| ظرفیت سرمایی محسوس به ازای هر ۱۰۰cfm: | ۲۶۰۰ Btu/hr |
| دبی فن کوئل به ازای هر ۱۰۰cfm برای گرمایش: | ۰.۹۵ gpm |
| ظرفیت گرمایی به ازای هر ۱۰۰cfm: | ۹۵۰۰ Btu/hr |
مرجع: کتاب مراجعات سریع – ویرایش سوم – محمد سلطاندوست
انواع فن کویل
فن کویل‌ها بر اساس معیارهای مختلفی دسته‌بندی می‌شوند که در ادامه به مهم‌ترین آن‌ها اشاره می‌کنیم:
۱. بر اساس تعداد لوله‌ها
- فن کویل دو لوله‌ای: دارای یک لوله ورودی و یک لوله خروجی آب است. در این سیستم، آب سرد یا گرم به صورت مشترک از طریق یک کویل عبور می‌کند و با تغییر فصل، نوع آب ورودی تغییر می‌کند.
- فن کوئل چهار لوله‌ای: دارای دو لوله ورودی و دو لوله خروجی است و از دو کویل جداگانه برای سرمایش و گرمایش استفاده می‌کند. این سیستم امکان تأمین هم‌زمان سرمایش و گرمایش را فراهم می‌کند و برای مکان‌هایی که نیازهای متفاوتی دارند، مناسب است.

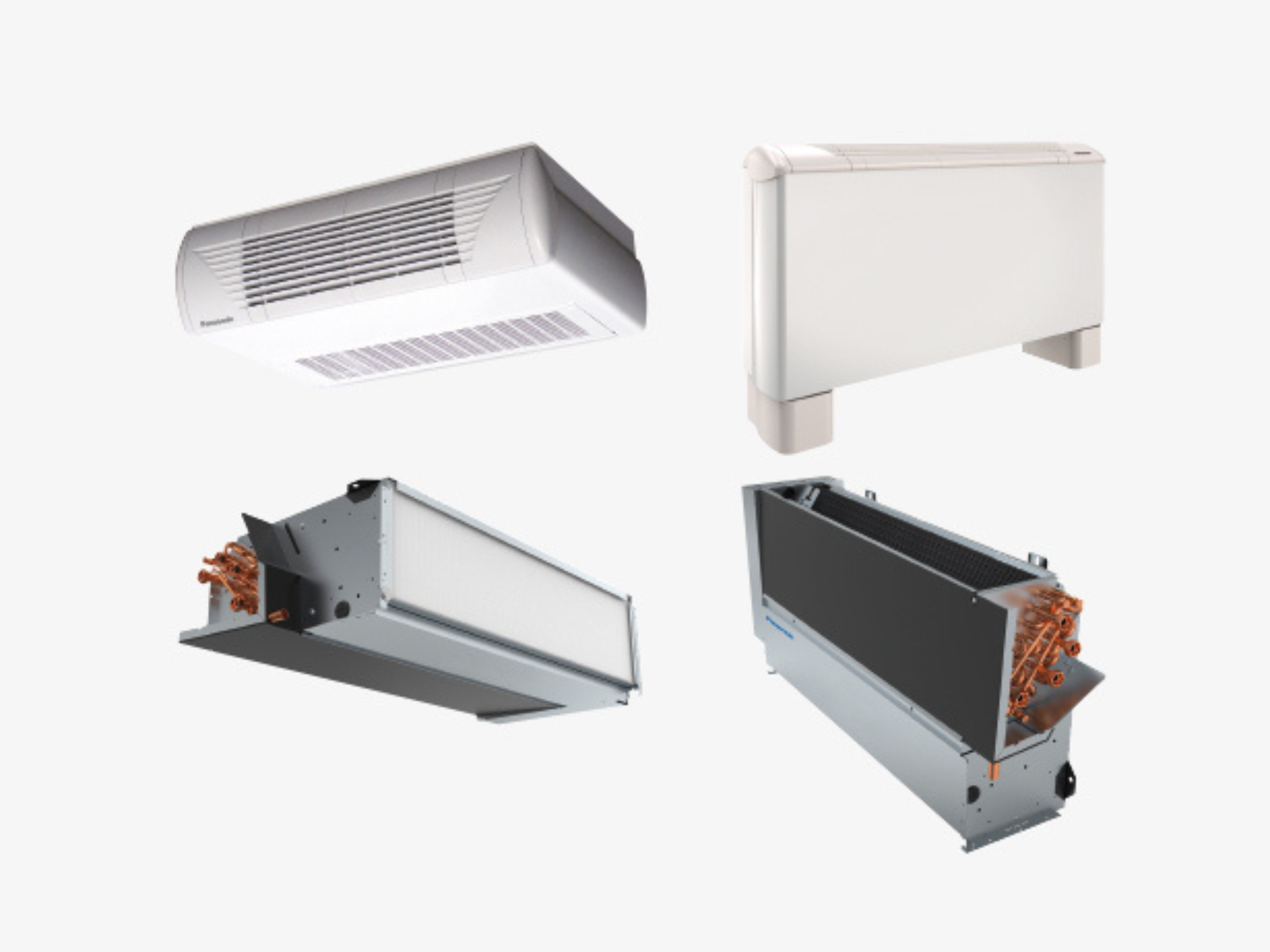

۲. بر اساس نوع نصب
- فن کویل زمینی: بر روی زمین نصب می‌شود و برای فضاهایی که محدودیت سقفی دارند، مناسب است.
- فن کوئل دیواری: بر روی دیوار نصب می‌شود و فضای کمی را اشغال می‌کند
- فن کویل سقفی توکار: درون سقف کاذب نصب می‌شود و به صورت مخفی عمل می‌کند. این نوع نصب به زیبایی فضای داخلی کمک می‌کند.
- فن کویل سقفی کاستی: در سقف کاذب نصب می‌شود و خروجی هوا به صورت چهار طرفه است. این نوع فن کوئل برای فضاهای بزرگ مناسب است.
- فن کویل کانالی: از طریق کانال‌کشی، هوا را به فضاهای مختلف منتقل می‌کند و برای ساختمان‌های بزرگ با چندین اتاق مناسب است.
جدول مشخصات و ظرفیت فن کوئل ها
| ظرفیت سرمایی | ||||
| ظرفیت هوادهی
(cfm) |
دبی
(gpm) |
افت فشار
(ft.w) |
محسوس
(Btu/hr |
کل
(Btu/hr |
| ۲۰۰ | ۱.۰ | ۲.۲ | ۳۵۰۰ | ۴۸۰۰ |
| ۳۰۰ | ۱.۵ | ۳.۸ | ۵۳۰۰ | ۷۲۰۰ |
| ۴۰۰ | ۲.۴ | ۳.۱ | ۷۹۰۰ | ۱۱۲۰۰ |
| ۵۰۰ | ۳.۰ | ۳.۸ | ۱۰۴۰۰ | ۱۳۹۰۰ |
| ۶۰۰ | ۴.۰ | ۴.۲ | ۱۳۵۰۰ | ۱۸۵۰۰ |
| ۸۰۰ | ۴.۸ | ۴.۸ | ۱۶۸۰۰ | ۲۲۰۰۰ |
| ۱۰۰۰ | ۵.۳ | ۵.۵ | ۲۰۰۰۰ | ۲۶۳۰۰ |
مرجع: کتاب مراجعات سریع – ویرایش سوم – محمد سلطاندوست
کاربردهای فن کویل
فن کویل‌ها در مکان‌های مختلفی مورد استفاده قرار می‌گیرند که برخی از آن‌ها عبارت‌اند از:
- ساختمان‌های مسکونی: برای تامین سرمایش و گرمایش واحدهای مسکونی.
- ساختمان‌های اداری و تجاری: برای ایجاد شرایط مطلوب دمایی در محیط‌های کاری و تجاری.
- هتل‌ها و بیمارستان‌ها: به دلیل امکان تنظیم دما به صورت مستقل در هر اتاق، در این مکان‌ها بسیار کاربرد دارند.
مزایا و معایب فن کویل
مزایا:
- انعطاف‌پذیری در نصب: امکان نصب در مکان‌های مختلف با توجه به نوع فن کویل.
- کنترل مستقل دما: امکان تنظیم دما به صورت مستقل در هر فضا.
- صرفه‌جویی در مصرف انرژی: به دلیل عدم نیاز به کانال‌کشی گسترده، تلفات انرژی کاهش می‌یابد.
معایب:
- نیاز به نگهداری منظم: فیلترها و کویل‌ها نیاز به تمیزکاری دوره‌ای دارند.
- صدای عملکرد: در برخی مدل‌ها، صدای فن ممکن است مزاحمت ایجاد کند.
نکات مهم در انتخاب فن کویل
در انتخاب فن کویل مناسب، باید به موارد زیر توجه کرد:
- ظرفیت سرمایش و گرمایش: بر اساس متراژ و نیاز دمایی فضا.
- نوع نصب: با توجه به معماری و دکوراسیون داخلی.
- سطح صدا: مخصوصاً در فضاهای حساس به صدا مانند اتاق‌خواب.
- مصرف انرژی: انتخاب مدل‌های با راندمان بالا برای کاهش هزینه‌های انرژی.
برای کسب اطلاعات بیشتر و مشاوره در زمینه انتخاب و خرید فن کویل، میتوانید به سایت خانه تامین مراجعه کنید.
نتیجه‌گیری
در نتیجه، فن کویل‌ها به عنوان یکی از اجزای اصلی سیستم‌های تهویه مطبوع، نقش مهمی در تامین سرمایش و گرمایش فضاهای مختلف ایفا می‌کنند. با توجه به تنوع در انواع و نحوه نصب، این دستگاه‌ها قابلیت انطباق با نیازها و شرایط مختلف را دارند. انتخاب صحیح فن کویل با در نظر گرفتن عواملی مانند ظرفیت، نوع نصب، سطح صدا و مصرف انرژی، می‌تواند به بهبود کیفیت هوای داخلی و افزایش راحتی ساکنان منجر شود. با رعایت نکات نگهداری و سرویس منظم، می‌توان از عملکرد بهینه و طول عمر بیشتر این تجهیزات اطمینان حاصل کرد.
سوالات متداول
- تفاوت بین فن کویل دو لوله‌ای و چهار لوله‌ای چیست؟
فن کویل دو لوله‌ای دارای یک کویل مشترک برای سرمایش و گرمایش است، در حالی که فن کویل چهار لوله‌ای دارای دو کویل جداگانه برای سرمایش و گرمایش می‌باشد و امکان تأمین هم‌زمان هر دو را فراهم می‌کند.
- آیا فن کویل‌ها نیاز به نگهداری خاصی دارند؟
بله، فیلترها و کویل‌های فن کویل باید به صورت دوره‌ای تمیز شوند تا عملکرد بهینه و طول عمر دستگاه حفظ شود.
- آیا فن کویل‌ها صدا تولید می‌کنند؟
بله، اما میزان صدا بسته به مدل و کیفیت ساخت متفاوت است. در محیط‌های حساس به صدا، انتخاب مدل‌های کم‌صدا توصیه می‌شود.
